تفاصيل المنتج
مكان المنشأ: جيانغسو
اسم العلامة التجارية: Zhijia
إصدار الشهادات: API, ce, RoHS, BIS, tisi, JIS, GS, ISO9001
رقم الموديل: أنابيب مائلة للكربون
شروط الدفع والشحن
الحد الأدنى لكمية: 5 طن
الأسعار: USD 621-938 Per Ton
تفاصيل التغليف: معبأة في حزم أو صندوق خشبي أو حسب طلب العميل
وقت التسليم: 10-15 يومًا
شروط الدفع: L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض: 500000 طن / طن شهريا
المعايير: |
ASTM، ASME and API، ANSI B 36.10.009 |
حرفة: |
المدرفلة على البارد والمسحوب على البارد |
معيار ANSI: |
ب1.20. |
درجات: |
ASTM A106 Grade A ، Grade B ، Grade C |
يكتب: |
المتفجرات من مخلفات الحرب / سلس / ملفق / ملحوم |
بحجم: |
1/2 بوصة NB إلى 36 بوصة NB |
طول: |
3 أمتار كحد أدنى ، 18 مترا كحد أقصى |
سماكة: |
3-12 ملم |
متخصص في: |
أنبوب كبير القطر ASTM A106 درجة ب |
جداول: |
الجدول 20 ، 30 ، 40 ، قياسي (STD) ، ثقيل إضافي (XH) ، 80 ، 100 ، 120 ، 140 ، 160 ، XXH وأثقل |
معيار ASME: |
ب 36.10 م |
تفاوت: |
الأنبوب المسحوب على البارد: +/- 0.1 مم الأنبوب المدلفن على البارد: +/- 0.05 مم |
نهاية: |
نهاية بسيطة ، نهاية مشطوفة ، مداس |
المعايير: |
ASTM، ASME and API، ANSI B 36.10.009 |
حرفة: |
المدرفلة على البارد والمسحوب على البارد |
معيار ANSI: |
ب1.20. |
درجات: |
ASTM A106 Grade A ، Grade B ، Grade C |
يكتب: |
المتفجرات من مخلفات الحرب / سلس / ملفق / ملحوم |
بحجم: |
1/2 بوصة NB إلى 36 بوصة NB |
طول: |
3 أمتار كحد أدنى ، 18 مترا كحد أقصى |
سماكة: |
3-12 ملم |
متخصص في: |
أنبوب كبير القطر ASTM A106 درجة ب |
جداول: |
الجدول 20 ، 30 ، 40 ، قياسي (STD) ، ثقيل إضافي (XH) ، 80 ، 100 ، 120 ، 140 ، 160 ، XXH وأثقل |
معيار ASME: |
ب 36.10 م |
تفاوت: |
الأنبوب المسحوب على البارد: +/- 0.1 مم الأنبوب المدلفن على البارد: +/- 0.05 مم |
نهاية: |
نهاية بسيطة ، نهاية مشطوفة ، مداس |

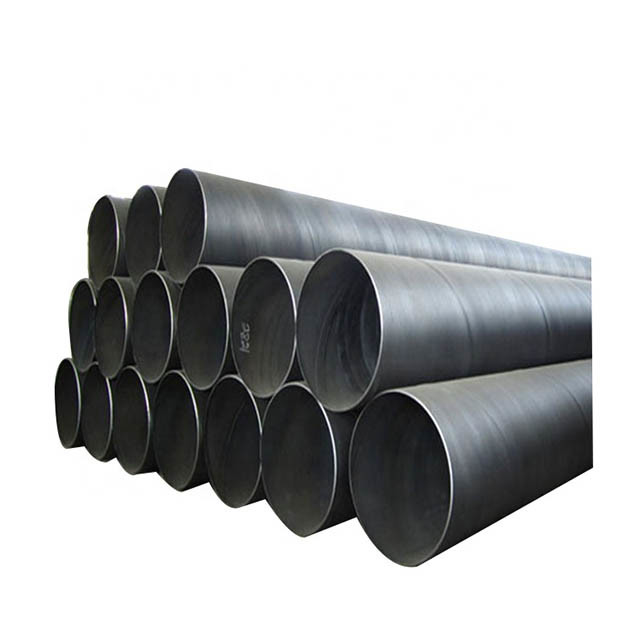

SA 106 Gr B Sch 40 أنابيب ملحومة ، A106 Gr B مصنع أنابيب الصلب الكربوني ERW في الصين
أنابيب ASTM A106 Grade B هي مواصفة ودرجة لأنابيب الصلب الكربوني ذات الضغط العالي ودرجة الحرارة العالية.شركة Zhijia Steel Company هي مورد لهذه الأنابيب بأحجام وكميات مختلفة.هناك معايير ودرجات مختلفة تستخدم في تطبيقات مختلفة.الالأنابيب غير الملحومة A106 من الدرجة Bيستخدم في التطبيقات التي يتم فيها نقل الغازات والسوائل الساخنة في درجات حرارة مرتفعة.هذا مهم للحفاظ على انخفاض استهلاك الطاقة في هذه المحطات.هناك فئات ضغط مختلفة تدل عليها جداول هذه الأنابيب.
ملكناASTM A106 Gr B Sch 40الأنابيب عبارة عن مجموعة متوسطة من أنابيب فئة الضغط التي يمكن تطبيقها في التطبيقات ذات الضغط الخفيف إلى المتوسط.تطبيقاتمادة ASTM A106 Gr.Bيمكن رؤية صناعات مثل بناء السفن والتطبيقات البحرية ومصافي النفط والغاز ومصانع البتروكيماويات.المادة A106 Gr.Bالتي ننتجها ذات مستوى عالٍ وقوة عالية ومقاومة للتآكل والتمزق.أبعادA106 درجة ب أنبوبتختلف مع المعايير ومتطلبات التطبيق.الأنبوب A106bتتراوح الأحجام من 1/8 بوصة إلى 48 بوصة في النطاق المستخدم عمومًا.يمكنك الاتصال بنا للحصول على أي أنابيب مخصصة فيمادة SA 106 Gr B.
| بحجم" | صنع MSL | جعل ISMT | صنع JSL |
|---|---|---|---|
| 1/2 بوصة | 1،323.53 | 1،316.18 | 1،330.88 |
| 3/4 بوصة | 1،102.94 | 1،095.59 | 1110.29 |
| 1 بوصة | 955.88 | 948.53 | 963.24 |
| 1.25 بوصة | 911.76 | 904.41 | 919.12 |
| 1.5 بوصة | 808.82 | 801.47 | 816.18 |
| سعر الدولار / طن جميع الأسعار قابلة للتطبيق على SCH 40 و SCH 60 و SCH 80 و SCH XS |
|||
| NPS [DN Designator] | على | تحت | ||
| في. | مم | في. | مم | |
| 1/8 إلى 1-1 / 2 [6 إلى 40] ، بما في ذلك | 1/64 (0.015) | 0.4 | 1/64 (0.015) | 0.4 |
| أكثر من 1-1 / 2 إلى 4 [40 إلى 100] ، بما في ذلك | 1/32 (0.031) | 0.8 | 1/32 (0.031) | 0.8 |
| أكثر من 4 إلى 8 [100 إلى 200] ، بما في ذلك | 1/16 (0.062) | 1.6 | 1/32 (0.031) | 0.8 |
| أكثر من 8 إلى 18 [200 إلى 450] ، بما في ذلك | 3/32 (0.093) | 2.4 | 1/32 (0.031) | 0.8 |
| أكثر من 18 إلى 26 [450 إلى 650] ، بما في ذلك | 1/8 (0.125) | 3.2 | 1/32 (0.031) | 0.8 |
| أكثر من 26 إلى 34 [650 إلى 859] ، بما في ذلك | 5/32 (0.156) | 4.0 | 1/32 (0.031) | 0.8 |
| أكثر من 34 إلى 48 [850 إلى 1200] ، بما في ذلك | 3/16 (0.187) | 4.8 | 1/32 (0.031) | 0.8 |
اختبار الشد - NPS 8 وأكبر - مقبول إما عرضيًا أو طوليًا
أصغر من NPS 8 - تم وزنه بعدد كبير.أحجام أكبر - من حيث الطول.
اختبار التسطيح - NPS 2 وأكبر.
اختبار الانحناء (بارد) - NPS 2 وتحت.
| درجة الانحناء | قطر المغزل | |
| للاستخدامات العادية ASTM A106 | 90 | 12 × الاسمية.ضياء.من الأنابيب |
| من أجل اللف القريب | 180 | 8 × الاسمية.ضياء.من الأنابيب |
| أنواع الأنابيب ASTM A106 Grade B | خارج القطر | سمك الحائط | طول |
|---|---|---|---|
| أنابيب غير ملحومة ASTM A106 درجة B (أحجام مخصصة) | 1/2 "ملحوظة - 60" ملحوظة | SCH 5 / SCH 10 / SCH 40 / SCH 80 / SCH 160 | العادة |
| ASTM A106 Grade B أنابيب ملحومة (في المخزون + أحجام مخصصة) | 1/2 "ملحوظة - 24 بوصة ملحوظة | وفقا للشرط | العادة |
| ASTM A106 Grade B ERW Pipe (أحجام مخصصة) | 1/2 "ملحوظة - 24 بوصة ملحوظة | وفقا للشرط | العادة |
| ASTM A106 Grade B SAW Pipe | 16 "ملحوظة - 100" ملحوظة | وفقا للشرط | العادة |
| اساسي | صف دراسي | التركيب الكيميائي ٪ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ج | مينيسوتا | ص | س | سي | سجل تجاري | النحاس | ني | مو | الخامس | ||
| ASTM A106 | ب | ≤0.30 | 0.29-1.06 | ≤0.035 | ≤0.035 | > 0.10 | ≤0.40 | ≤0.40 | ≤0.40 | ≤0.15 | ≤0.08 |
| ASTM A53 | ب | ≤0.30 | ≤1.20 | ≤0.05 | ≤0.045 | - | ≤0.40 | ≤0.40 | ≤0.40 | ≤0.15 | ≤0.08 |
| API 5L | ب (PSL-1) | ≤0.28 | ≤1.20 | ≤0.030 | ≤0.030 | - | - | - | - | - | - |
| DIN 1629 ، ضجيج 2448 |
شارع 37.0 | ≤0.17 | - | ≤0.040 | ≤0.040 | - | - | - | - | - | - |
| شارع 44.0 | ≤0.21 | - | ≤0.040 | ≤0.040 | - | - | - | - | - | - | |
| EN10210 | S235JRH | ≤0.17 | ≤1.40 | ≤0.040 | ≤0.040 | - | - | - | - | - | - |
| GB / T8163 ، غب / T8162 |
10 # | 0.07-0.13 | 0.35-0.65 | ≤0.035 | ≤0.035 | 0.07-0.37 | ≤0.15 | ≤0.25 | ≤0.30 | - | - |
| 20 # | 0.17-0.23 | 0.35-0.65 | ≤0.035 | ≤0.035 | 0.17-0.37 | ≤0.25 | ≤0.25 | ≤0.30 | - | - | |
| اساسي | صف دراسي | قوة الشد (مبا) |
قوة الغلة (مبا) |
استطالة (٪) |
اختبار التأثير (ي) |
|---|---|---|---|---|---|
| ASTM A106 | ب | > 415 | ≥240 | ≥16.5 | - |
| ASTM A53 | ب | > 415 | ≥240 | - | - |
| API 5L | ب (PSL-1) | > 414 | ≥241 | كشرط أ | - |
| ضجيج 1629 | شارع 37.0 | 350-480 | ≥235 | ≥23 | - |
| ضجيج 2448 | شارع 44.0 | 420-550 | ≥275 | ≥19 | - |
| EN10210 | S235JRH | 360-510 | ≥235 | ≥26 | 27 (+ 20 درجة مئوية) |
| GB / T 8163 | 10 # | 335-475 | ≥205 | ≥24 | - |
| GB / T 8162 | 20 # | 410-550 | ≥245 | ≥20 | - |
| الضغط الأقصى المسموح به(رطل) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NPS | القطر الخارجي | برنامج | ||||||||||||
| (في) | (في) | 10 | 20 | 30 | الأمراض المنقولة جنسيا | 40 | 60 | XS | 80 | 100 | 120 | 140 | 160 | XXS |
| 1/4 | 0.54 | 7985 | 7985 | 10798 | 10798 | |||||||||
| 3/8 | 0.675 | 6606 | 6606 | 9147 | 9147 | |||||||||
| 1/2 | 0.84 | 6358 | 6358 | 8575 | 8575 | 10908 | 17150 | |||||||
| 3/4 | 1.05 | 5273 | 5273 | 7187 | 7187 | 10220 | 14373 | |||||||
| 1 | 1.315 | 4956 | 4956 | 6670 | 6670 | 9316 | 13340 | |||||||
| 1 1/4 | 1.66 | 4133 | 4133 | 5638 | 5638 | 7380 | 11276 | |||||||
| 1 1/2 | 1.9 | 3739 | 3739 | 5158 | 5158 | 7247 | 10316 | |||||||
| 2 | 2.375 | 3177 | 3177 | 4498 | 4498 | 7097 | 8995 | |||||||
| 2 1/2 | 2.875 | 3460 | 3460 | 4704 | 4704 | 6391 | 9408 | |||||||
| 3 | 3.5 | 3024 | 3024 | 4200 | 4200 | 6132 | 8400 | |||||||
| 3 1/2 | 4 | 2769 | 2769 | 3896 | 3896 | |||||||||
| 4 | 4.5 | 2581 | 2581 | 3670 | 3670 | 4769 | 5782 | 7339 | ||||||
| 5 | 5.563 | 2273 | 2273 | 3303 | 3303 | 4404 | 5505 | 6606 | ||||||
| 6 | 6.625 | 2071 | 2071 | 3195 | 3195 | 4157 | 5318 | 6390 | ||||||
| 8 | 8.625 | 1420 | 1574 | 1829 | 1829 | 2307 | 2841 | 2841 | 3375 | 4085 | 4613 | 5147 | 4971 | |
| 10 | 10.75 | 1140 | 1399 | 1664 | 1664 | 2279 | 2279 | 2708 | 3277 | 3847 | 4558 | 5128 | 4558 | |
| 12 | 12.75 | 961 | 1268 | 1441 | 1560 | 2160 | 1922 | 2644 | 3244 | 3843 | 4324 | 5042 | 3843 | |
| 14 | 14 | 875 | 1092 | 1313 | 1313 | 1533 | 2079 | 1750 | 2625 | 3283 | 3829 | 4375 | 4921 | |
| 16 | 16 | 766 | 956 | 1148 | 1148 | 1531 | 2009 | 1531 | 2585 | 3157 | 3733 | 4404 | 4882 | |
| 18 | 18 | 681 | 849 | 1192 | 1021 | 1530 | 2042 | 1361 | 2553 | 3147 | 3743 | 4252 | 4848 | |
| 20 | 20 | 613 | 919 | 1225 | 919 | 1455 | 1989 | 1225 | 2526 | 3138 | 3675 | 4288 | 4824 | |
| 22 | 22 | 557 | 835 | 1114 | 835 | 1949 | 1114 | 2506 | 3063 | 3619 | 4176 | 4733 | ||
| 24 | 24 | 510 | 766 | 1147 | 766 | 1405 | 1978 | 1021 | 2489 | 3126 | 3700 | 4210 | 4786 | |
| 30 | 30 | 510 | 817 | 1021 | 613 | 817 | ||||||||
| 32 | 32 | 478 | 766 | 957 | 574 | 1054 | ||||||||
| 34 | 34 | 450 | 721 | 901 | 540 | 992 | ||||||||
| 36 | 36 | 425 | 681 | 851 | 510 | 1021 | ||||||||
| 42 | 42 | 583 | 729 | 438 | 875 | |||||||||
| ملحوظة | بحجم | التطوير التنظيمي | 40 ثانية | 5S | 10S | S10 | S20 | ق 40 | S60 | XS / 80S | S80 | S100 | S120 | S140 | S160 | XXS |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | ||
| 1/8 " | 10.29 | 1.2 | 1.73 | 2.41 | ||||||||||||
| 1/4 بوصة | 13.72 | 1.7 | 2.24 | 3.02 | ||||||||||||
| 3/8 " | 17.15 | 1.7 | 2.31 | 3.2 | ||||||||||||
| 15 | 1/2 " | 21.34 | 2.8 | 1.7 | 2.1 | 2.77 | 3.73 | 3.73 | 4.78 | 7.47 | ||||||
| 20 | 3/4 بوصة | 26.67 | 2.9 | 1.7 | 2.1 | 2.87 | 3.91 | 3.91 | 5.56 | 7.82 | ||||||
| 25 | 1 " | 33.4 | 3.4 | 1.7 | 2.8 | 3.38 | 4.55 | 4.55 | 6.35 | 9.09 | ||||||
| 32 | 1 1/4 بوصة | 42.16 | 3.6 | 1.7 | 2.8 | 3.56 | 4.85 | 4.85 | 6.35 | 9.7 | ||||||
| 40 | 1 1/2 " | 48.26 | 3.7 | 1.7 | 2.8 | 3.68 | 5.08 | 5.08 | 7.14 | 10.2 | ||||||
| 50 | 2 " | 60.33 | 3.9 | 1.7 | 2.8 | 3.91 | 5.54 | 5.54 | 9.74 | 11.1 | ||||||
| 65 | 2 1/2 " | 73.03 | 5.2 | 2.1 | 3.1 | 5.16 | 7.01 | 7.01 | 9.53 | 14 | ||||||
| 80 | 3 " | 88.9 | 5.5 | 2.1 | 3.1 | 5.49 | 7.62 | 7.62 | 11.1 | 15.2 | ||||||
| 90 | 3 1/2 " | 101.6 | 5.7 | 2.1 | 3.1 | 5.74 | 8.08 | 8.08 | ||||||||
| 100 | 4 " | 114.3 | 6 | 2.1 | 3.1 | 6.02 | 8.56 | 8.56 | 11.1 | 13.5 | 17.1 | |||||
| 125 | 5 " | 141.3 | 6.6 | 2.8 | 3.4 | 6.55 | 9.53 | 9.53 | 12.7 | 15.9 | 19.1 | |||||
| 150 | 6 " | 168.3 | 7.1 | 2.8 | 3.4 | 7.11 | 10.97 | 11 | 14.3 | 18.3 | 22 | |||||
| 200 | 8 " | 219.1 | 8.2 | 2.8 | 3.8 | 6.4 | 8.18 | 10.3 | 12.7 | 12.7 | 15.1 | 19.3 | 20.6 | 23 | 22.2 | |
| 250 | 10 " | 273.1 | 9.3 | 3.4 | 4.2 | 6.4 | 9.27 | 12.7 | 12.7 | 15.1 | 19.3 | 21.4 | 25.4 | 28.6 | 25.4 | |
| 300 | 12 " | 323.9 | 9.5 | 4 | 4.6 | 6.4 | 10.3 | 14.3 | 12.7 | 17.5 | 21.4 | 25.4 | 28.6 | 33.3 | 25.4 | |
| 350 | 14 بوصة | 355.6 | 9.5 | 4 | 4.8 | 6.4 | 7.9 | 11.1 | 15.1 | 12.7 | 19.1 | 23.8 | 27.8 | 31.8 | 35.7 | |
| 400 | 16 بوصة | 406.4 | 9.5 | 4.2 | 4.8 | 6.4 | 7.9 | 12.7 | 16.7 | 12.7 | 21.4 | 26.2 | 31 | 36.5 | 40.5 | |
| 450 | 18 " | 457.2 | 9.5 | 4.2 | 4.8 | 6.4 | 7.9 | 14.3 | 19.1 | 12.7 | 23.8 | 29.4 | 34.9 | 39.7 | 45.2 | |
| 500 | 20 بوصة | 508 | 9.5 | 4.8 | 5.5 | 6.4 | 9.5 | 15.1 | 20.6 | 12.7 | 26.2 | 32.5 | 38.1 | 44.5 | 50 | |
| 550 | 22 بوصة | 558.8 | 9.5 | 4.8 | 5.5 | 6.4 | 9.5 | 22.2 | 12.7 | 28.6 | 34.9 | 41.3 | 47.6 | 54 | ||
| 600 | 24 بوصة | 609.6 | 9.5 | 5.5 | 6.4 | 6.4 | 9.5 | 17.5 | 24.6 | 12.7 | 31 | 38.9 | 46 | 52.4 | 59.5 | |
| 650 | 26 بوصة | 660.4 | 9.5 | 7.9 | 13 | 12.7 | ||||||||||
| 700 | 28 بوصة | 711.2 | 9.5 | 7.9 | 13 | 12.7 | ||||||||||
| 750 | 30 بوصة | 762 | 9.5 | 6.4 | 7.9 | 7.9 | 13 | 12.7 | ||||||||
| 800 | 32 بوصة | 812.8 | 9.5 | 7.9 | 13 | 17.5 | 12.7 | |||||||||
| 850 | 34 بوصة | 863.6 | 9.5 | 7.9 | 13 | 17.5 | 12.7 | |||||||||
| 900 | 36 " | 914.4 | 9.5 | 7.9 | 13 | 19.1 | 12.7 |
التشطيبات السطحية:عارية ، مزيت ، مطحنة الورنيش ، Galv ، FBE ، FBE Dual ، 3LPE ، 3LPP ، قطران الفحم ، طلاء الخرسانة ولف الشريط.
التشطيبات النهائية:مشطوف ، قطع مربعة ، ملولب ومقرن.
ASTM A106 درجة B أنابيب الصلبيستخدم في أهم التطبيقات الهندسية وأيضًا في تطبيقات معينة في قطاع السيارات.بالإضافة إلى ذلك ، تشتمل بعض منتجات الصلب الكربوني ذات القيمة المضافة على الفولاذ لأسطوانات غاز البترول المسال ، ودرجة API ، والفولاذ المقاوم للتآكل ، وفولاذ التطبيق الهيكلي المهم ، وجودة الغلاية ، والدرجات الآلية ، والأنابيب الدقيقة ، ودرجات الكربون المتوسطة / العالية ، من بين أمور أخرى.
تستخدم أنابيب ASTM A106 Grade C في الغالب في:
| الصف أ | درجة ب | الصف ج | |
|---|---|---|---|
| كربون ماكس.٪ | 0.25 | 0.30 | 0.35 |
| ٪ المنغنيز | 0.27 إلى 0.93 | 0.29 إلى 1.06 | 0.29 إلى 1.06 |
| الفوسفور ، ماكس.٪ | 0.025 | 0.025 | 0.025 |
| الكبريت ، ماكس.٪ | 0.025 | 0.025 | 0.025 |
| السيليكون ، دقيقة.٪ | 0.10 | 0.10 | 0.10 |
| سلس | الصف أ | درجة ب | الصف ج |
|---|---|---|---|
| قوة الشد ، دقيقة ، رطل لكل بوصة مربعة | 48000 | 60.000 | 70000 |
| قوة الغلة ، دقيقة ، رطل لكل بوصة مربعة | 30000 | 35000 | 40000 |
| سابق | جديد | |||
|---|---|---|---|---|
| تنفيذ | اساسي | مواد | اساسي | مواد |
| سلس | ASTM A106 | درجة ب | EN 10216-2 | P265GH |
ASTM A106 Grade B الجدول 160& ASTM A106 أنبوب الخدمة الحمضية كلاهما مفكوك أو في حزم مشدودة بشرائط حديدية.عبوات خاصة: علب معدنية أو خشبية ، منصات نقالة ، إلخ.
متطلبات الوسم
ملفوفة أو مختومة بالقالب أو مطلية بالستنسل (خيار الشركة المصنعة).
